에어컨 팬 모터용 세락믹 볼을 사용한 전식 방지용 베어링 개발에 대한 내용이다.

다들, 세라믹 볼이 대안인가? 스틸볼을 사용하여 전식 방지에는 한계가 있는 걸까?

아마도 신뢰성에 문제가 있을 것이다.가격과 신뢰성, 어느것을 선택할 것인가는, 완성품 제품 업체의 결정이다.





ファンモータ用「電食防止新素材セラミックボール軸受」を開発 | ニュース | 企業情報 | 日本精工(ＮＳＫ) (nsk.com)

ファンモータ用「電食防止新素材セラミックボール軸受」を開発 | ニュース | 企業情報 | 日本

팬 모터용 '전식방지 신소재 세라믹 볼베어링' 개발
~ 생산성을 향상시킨 신세라믹볼 개발~



NSK는, 에어컨등의 팬 모터용의 베어링으로서 신소재 세라믹 볼을 채용한 「전식 방지 세라믹 볼 베어링」을 개발

제품은 인버터 제어기기의 영향으로 발생하는 전식에 의한 베어링 손상을 방지 및 저소음이 특이한 것임.





팬모터의 적용 분야,  에어컨을 비롯해 클린룸 설비, 공기청정기, 환기시스템 등 폭넓게 적용

근년, 팬 모터에는 저소음성에 더해 에너지 절약을 위해, 모터의 인버터 제어화가 진행

인버터 제어에서는 전압 변화에 따라 전류가 베어링 내부를 통과하여 베어링 전식의 불량 손상 발생.

베어링에서 이상 소음 발생.

전식 대책으로 기존에는 질화규소 세라믹 볼이 사용되고 있지만 NSK는 보다 생산성이 높은 신소재 세라믹 볼을 채택하여 팬 모터 용도에 최적의 전식 방지 베어링을 개발

전식 : 회전중 베어링의 궤도륜과 전동체의 접촉부분에 전류가 흐를 경우 얇은 윤활 유막을 통해 스파크가 발생하여 그 표면이 국부적으로 용융되어 궤도 표면부에 나타나는 현상.





제품의 특징

◆전식 발생 방지
전동체에 절연체인 세라믹을 적용

베어링 내부를 통과하는 전류를 차단하고 전식에 의한 베어링 내부 손상을 방지



◆ 수명연장
신소재 세라믹 볼은 베어링 내의 마찰을 저감 및 수명 연장



◆ 신소재를 채용하여 세라믹 볼의 높은 생산성 실현 :

비용적인 면에서 기존 제품과 비교가 없다는 것이 좀 아쉽다.



 질화규소 세라믹에 대해 산화물계 신소재 세라믹을 채용함으로써 볼의 생산성을 향상



제품의 효과
이하의 2점으로 팬 모터의 신뢰성 향상

팬 모터의 소음 상승을 장기간 억제.
운송 시의 진동 등에서 발생하는 기계적 손상 방지

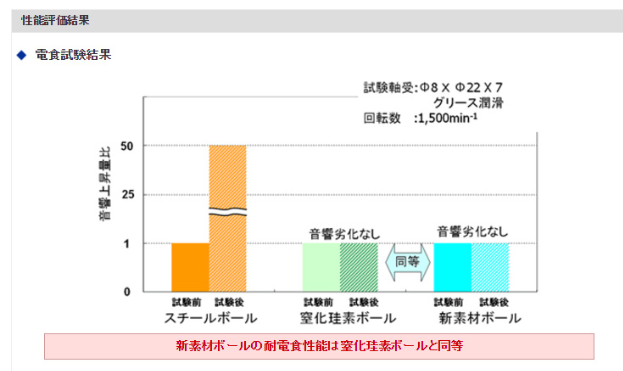

에어컨 팬 모터에 가장 적용이 많은 608 깊은 홈 볼 베어링을 적용하여, 시험한 결과인 것 같다.

의미가 있는 데이터가 아닌가 생각한다.
